| 规格 | FQC02 | FQC03 | FQC04 | FQC05 | FQC06 |
|---|---|---|---|---|---|
| 总长度(L) | 370-420mm | 400-450mm | 550-590mm | 610-650mm | 800-860mm |
| 总高度(H) | 255-300mm | 230-280mm | 300-380mm | 310-390mm | 415-510mm |
| 总宽度(W) | 150-200mm | 210-250mm | 240-310mm | 300-385mm | 360-420mm |
| 销轴中心距(C) | 85-180mm | 170-245mm | 245-300mm | 290-360mm | 350-420mm |
| 小臂开档(W1) | 90-120mm | 110-160mm | 150-230mm | 220-280mm | 250-320mm |
| 轴直径(φD) | Ф25-Ф30mm | Ф30-Ф40mm | Ф40-Ф50mm | Ф50-Ф60mm | Ф60-Ф70mm |
| 使用压力 | 30-150kgf/cm2 | 30-150kgf/cm2 | 30-150kgf/cm2 | 30-150kgf/cm2 | 30-150kgf/cm2 |
| 必要流量 | 10-30L/min | 10-30L/min | 10-30L/min | 10-30L/min | 10-30L/min |
| 重量 | 20-30kg | 35-50kg | 60-80kg | 90-120kg | 200-260kg |
| 适配挖机 | 1-2t | 2.5-4t | 5-6t | 7-10t | 11-17t |

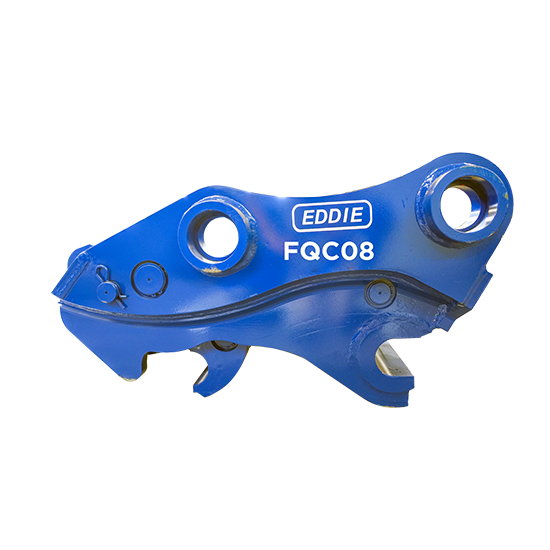

| 规格 | FQC08 | FQC09 | FQC10 | FQC12 | |
| 总长度(L) | 1000-1050mm | 1080-1150mm | 1150-1250mm | 1250-1350mm | |
| 总高度(H) | 500-580mm | 550-615mm | 575-650mm | 600-660mm | |
| 总宽度(W) | 450-560mm | 530-640mm | 580-650mm | 630-700mm | |
| 销轴中心距(C) | 400-510mm | 500-580mm | 570-600mm | 590-650mm | |
| 小臂开档(W1) | 300-390mm | 350-420mm | 400-450mm | 450-500mm | |
| 轴直径(φD) | Ф80-Ф90mm | Ф90-Ф100mm | Ф100-Ф110mm | Ф110-Ф130mm | |
| 使用压力 | 30-200kgf/cm2 | 30-200kgf/cm2 | 30-200kgf/cm2 | 30-200kgf/cm2 | |
| 必要流量 | 10-30L/min | 10-30L/min | 10-30L/min | 10-30L/min | |
| 重量 | 340-380kg | 530-580kg | 700-760kg | 750-850kg | |
| 适配挖机 | 18-25t | 25-36t | 36-45t | 45-55t | |
